    SGB420-30型刮板輸送機(30刮板機)說明書

    來源:本站 發布時間:2015-08-26 訪問量:2269
    1.1 產品特點:本產品具有運輸力強、傳動平穩、結構簡單、裝拆方便、 易于維護、安全可靠等特點。
    1.2 主要用途及使用范圍: 本產品適用于煤礦井下緩傾斜薄煤層及中厚煤 層工作面輸送煤炭,安裝檔煤板可用作順槽運輸。

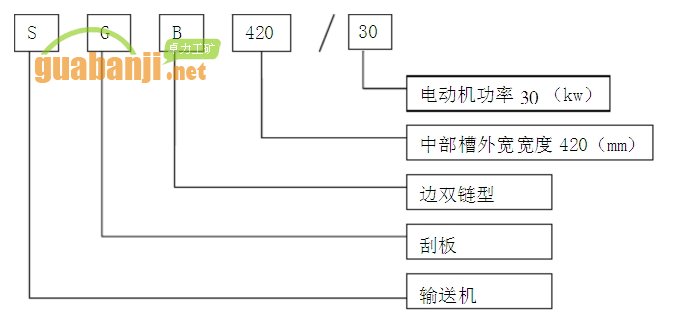

    1.3 型號組成及其代表意義
    刮板機30 SGB420-30型刮板輸送機技術參數
    1.4
    對環境及能源的影響:本產品設計合理,節約能源,對環境不造成任
    何污染和影響。
    1.5
    安全:本產品設計合理,質量可靠,性能優良,確保煤礦井下使用安
    全。
    2、結構組成與工作原理
        2.1
    總體結構:
    本產品主要由傳動部、
    推移梁、
    過渡槽、
    中部槽、
    刮板鏈、
    機尾等部件組成。
    (圖一)
    2.2
    主要部件結構及工作原理

    3
    2.2.1
    傳動部:傳動部(圖二)主要由電動機、減速器、鏈輪、機頭架、
    舌板、盲軸、緊鏈器等部件組成。聯結罩將電動機、聯軸器、減速器連成一
    個整體,動力通過減速器傳遞至鏈輪,鏈輪帶動刮板鏈構成封閉式無極傳動
    鏈,從而起到運輸煤炭的作用。
    2.2.1.1
    減速器:減速器(圖三)為三級圓錐圓柱齒輪傳動,傳動功率
    30
    千瓦,傳動比
    22.24。為保證軸承正常運轉,應對軸承的軸向游隙進行適
    當調整:第一軸為
    0.06-0.10;第二軸為
    0.15-0.35;第三軸為
    0.2-0.35;第
    四軸為
    0.2-0.35,圓弧傘齒輪軸向位置也應適當調整,以保證合理的嚙合側
    隙和接觸斑點,
    其嚙合側隙不小于
    0.13
    毫米;
    圓柱斜齒輪嚙合側隙不小于
    0.17
    毫米;圓柱直齒輪嚙合側隙不小于
    0.21
    毫米。接觸斑點沿齒長和齒高方向不
    小于
    50%。
    減速器第四軸軸端有過載保護裝置,當刮板機運轉過程中遇到刮卡或過
    載等現象時,首先剪斷保險銷,以保護其它傳動部件不致?lián)p壞。減速器為上
    下對稱結構,翻轉
    180
    度可使用于左右不同的工作側面,但注意翻轉時應將
    透氣塞與注油塞對調安裝,以防漏油。
    2.2.1.2
    鏈輪:鏈輪與抱殼組裝成一體,為刮板鏈傳遞動力。
    2.2.1.3
    機頭架:機頭架由側板、中板、底板等零件組焊而成,其側面分
    別用以固定減速器和盲軸總成,尾端與過渡槽連接。
    2.2.1.4
    盲軸:盲軸(圖四)由軸承座、盲軸等零件組成,其主要作用是
    支撐鏈輪。
    2.2.1.5
    緊鏈器:緊鏈器(圖五)由偏心輪、殼體、閘帶、制動輪等零件
    組成,通過閘帶抱緊制動輪實現制動,并與緊鏈掛鉤配合使用,起到張緊刮

    4
    板鏈的作用。
    2.2.2
    過渡槽:過渡槽(圖六)由槽幫鋼和中板組焊而成,是機頭架和中
    部槽的過渡連接裝置。
    2.2.3
    中部槽:
    中部槽
    (圖七)
    是刮板輸送機的重要組成部分,
    由槽幫鋼、
    中板、連接銷組焊而成,中部槽與中部槽之間通過連接銷實現縱向連接。
    2.2.4
    刮板鏈:刮板鏈(圖八)由圓環鏈、刮板、開口式連接環、螺栓組
    裝而成,刮板材料為扎制型鋼時,帶有斜面的一側與中部槽中板接觸,起到
    刮煤作用,鍛造刮板無此要求,可隨意安裝。連接環凸起部分起導向作用。
    2.2.5
    機尾:機尾(圖九)由機尾架和機尾軸(圖十)組裝而成,是刮板
    鏈回轉的導向機構。
    2.2.6
    左右擋煤板:
    刮板輸送機出廠時一般不配置左右擋煤板,
    若用用戶
    需要可特殊定貨。
