    埋刮板輸送機

    MS型水平埋刮板輸送機

    來源:本站 發布時間:2019-04-28 訪問量:4667

    MS型埋刮板輸送機型號 MS型埋刮板輸送機參數 MS埋刮板輸送機結構特點  MS埋刮板輸送機適用范圍  MS型埋刮板輸送機 埋刮板輸送機

    MS型埋刮板輸送機-產品介紹埋刮板輸送機
    MS型埋刮板輸送機是一種在封閉的矩形斷面的殼體中,借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時,刮板鏈條全埋在物料之中 ,故稱為“埋刮板輸送機”。

    MS型埋刮板輸送機-工作原理
    埋刮板輸送機在水平輸送時,物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用,在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態,并足以克服物料在機槽中移動而產生的外摩擦力,使物料形成連續整體的料流而被輸送。 埋刮板輸送機在垂直提升時,物料受到刮板鏈條在運動方向的壓力,在物料中產生了橫方向的側面壓力,形成了物料的內摩擦力。同時由于下水平段的不斷給料,下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量,使物料形成了連續整體的料流而被提升。

    MS型埋刮板輸送機-適用范圍
    MS埋刮板輸送機是輸送粉 塵狀、小顆粒及小塊狀等物料的連續運輸設備,可以水平、傾斜輸送,輸送物料時,刮板鏈條全埋在物料之中。本機具有結構簡單,使用可靠,造價低廉,輸送距離長,并能輸送灼熱物料等優點,被廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。
    ·廣泛適用于容重≤1.2t/m3,溫度小于100℃,含水率一般以手捏成團撒手后仍能松散粘性小的粉狀、小顆粒和小塊狀物料,如:碎煤、灰、糧食、水泥、化肥等物料。

    MS型埋刮板輸送機可輸送的物料舉例:煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。 通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。

    本系列埋刮板輸送機不宜輸送下列物料:
    堆積密度較高(> l.2t/m3)的磨琢性大、粘結性強的物料;
    工藝上不允許有破損性的易碎物料;
    腐蝕性極強的物料:
    懸浮性很強的物料;
    流動性極好的物料;
    高溫、有毒的或易燃  易爆等物料。

    MS型埋刮板輸送機產品特點
    ·國家行業標準設計,規范、系統,適用范圍廣泛。
    ·輸送堆積密度較高、磨琢性較強、流動性較差的物料,可多點加料,多點卸料,工藝布置靈活,全封閉輸送,不污染環境。
    ·埋刮板輸送機可采用板式刮板,頭部、中間卸料口加長,增加卸料拍打裝置,加大彎曲段圓弧半徑等措施,消除頭、尾部、彎曲段、積料、堵料現象,或選用專用系列刮板輸送機。

    我公司生產的機型為通用型埋刮板輸送機,具有結構簡單,重量較輕,體積小,密封性好,安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送;不但能單機輸送,而且能組合布置,串接輸送;能多點加料,也能多點卸料,工藝布置較為靈活。由于殼體封閉, 在輸送物料時可以顯著改善工作條件,防止環境污染。

    MS型刮板輸送機主要參數:
    型號
    MS16 MS20 MS25 MS32 MS40
    機槽寬度B(毫米)
    160 200 250 320 400
    機槽高度h(毫米)
    160 200 250 320 360
    刮
    板
    鏈
    條
    鏈條節距t(毫米)
    100 125 160 200 200
    鏈條形式
    和代號

    模鍛鏈
    DL10 D12.5 DL16
    滾子鏈
    GL10 GL12.5 GL16
    雙板鏈
          BL20 BL20
    刮板形式
    和代號
    T型

    U2型

    鏈條速度
    U(米/分)
    0.16

    0.20
    0.25
    0.32
    輸出送量Q(米8/時) 11-25 17-39 23-54 48-88 67-124

    電
    動
    機
    功
    率
    (千瓦)



    1.5

    2.2

    3.0

    4.0

    5.5
    7.5
    11/50

    15/13

    18.5/17

    22

    30

    37/40

    刮板輸送機最大長度L0(米) 80 80 80 80 80
    允許傾斜安裝角度
    00<=a<=150

    MS、GSS型水平刮板機技術參數
    型號 12 16 18 20 25 30 32 35 40 50 60 63
    機槽寬度 120 160 180 200 250 300 320 350 400 500 600 630
    刮板鏈條 節距 100 100 125 125 125 200 200 200 200 200 250 250
    125 125 160
    線速度米/秒 0.133
    -
    0.183
    0.133
    -
    0.166
    0.167
    -
    0.192
    0.183
    -
    0.2
    0.183
    -
    0.245
    0.266-0.3 0.275-0.35
    輸送量(m3/h) 6.912
    -
    9.504
    15.36
    -
    19.87
    19.44
    -
    22.35
    13.76
    -
    25.92
    33
    -
    44.1
    71.82
    -
    81
    76.61
    -
    86.4
    100.5
    -
    113.4
    126.4
    -
    142.65
    172.36
    -
    194.65
    213.84
    -
    272.16
    249.48
    -
    317.52
    輸送距離 10-50
    電機 2.2-22

    MS16-25型埋刮板輸送機安裝尺寸表( mm )
    型   號
    B
    B1
    B2
    B3
    B4
    b
    D
    d
    F
    f
    MS16
    160
    410
    260
    305.5
    510
    16
    258.69
    55
    390
    88
    MS20
    200
    510
    300
    368.5
    610
    20
    324.01
    70
    410
    108
    MS25
    250
    600
    350
    425.5
    700
    24
    412.86
    85
    440
    128
    型   號
    f1
    H
    H1
    H2
    H3
    H4
    h
    J
    J1
    J2
    J3
    MS16
    650
    289
    470
    440
    450
    261
    161
    350
    250
    550
    410
    MS20
    700
    329
    530
    480
    530
    296
    196
    420
    320
    610
    510
    MS25
    750
    389
    630
    540
    660
    346
    246
    510
    410
    650
    550
    型   號
    L
    L0
    L1
    L2
    L3
    L4
    MS16
    6.14 ~ 78.44
    7.34 ~ 79.64
    2 ~ 73.5
    8,001,502,000
    800
    700
    MS20
    6.16 ~ 78.46
    7.44 ~ 79.74
    850
    920
    MS25
    6.19 ~ 78.49
    7.52 ~ 79.82
    900
    1080
    型   號
    l
    nx l 1
    nx l 2
    l3
    N
    N1
    S
    S1
    t
    MS16
    115
    2x160
    4x120
    130
    8
    12
    150
    300
    58.5
    MS20
    135
    3x130
    4x145
    145
    10
    14
    200
    380
    74.2
    MS25
    160
    3x160
    5x134
    155
    10
    16
    250
    430
    90




    MS32、 MS40型埋刮板輸送機安裝尺寸表( mm )
    型    號
    B
    B1
    B2
    B3
    B4
    b
    c
    d

    MS32
    320
    800
    420
    495
    900
    32
    130
    110
    MS40
    400
    890
    500
    578
    990
    36
    150
    130
    型    號
    H
    H1
    H2
    J
    J1
    L(m)
    MS32
    572.5
    723
    820
    670
    570
    6.65-78.15
    MS40
    612.5
    763
    860
    800
    700
    型    號
    L0(m)
    L1(m)
    L2
    MS32
    8.33-79.83
    2-73.5
    80,015,002,000
    MS40
    型    號
    l
    nx l 1
    l 2
    N
    N1
    t
    MS32
    130
    4x160
    145
    14
    20
    116.5
    MS40
    156
    5x154
    160
    16
    22
    137.2

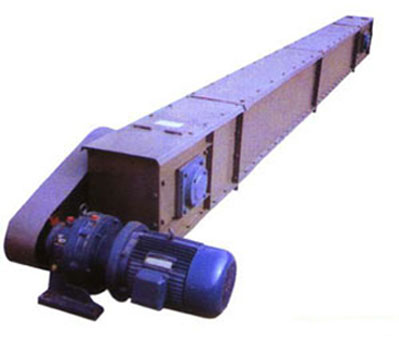

    MS型埋刮板輸送機產品圖片
    MS型埋刮板輸送機圖片


    因產品生產批次、具體型號不同,以上圖片僅供參考,詳情可聯系我們的銷售人員進行具體核實
